ВА57-35: автоматические выключатели 16А-250А

ВА57 Х₁35 –Х₂Х₃Х₄Х₅Х₆Х₇–Х₈...А-Х₉...-Х₁₀...-Х₁₁...-Х₁₂...-Х₁₃...-Х₁₄...- КЭАЗ Х₁₅

Наименование	Расшифровка
ВА57	Обозначение серии выключателя.
Х₁	Разделительный знак (-)
35	Обозначение номинального тока выключателя: до 250 А.
Х₂Х₃	Условное обозначение исполнения автоматического выключателя по числу полюсов, напряжению на переменном и постоянном токе, комбинации максимальных расцепителей тока в зоне защиты:

	Условное	Количество	Количество	Наличие расцепителя
	обозначение	полюсов	защищенных	Наличие расцепителя
	исполнения		полюсов	тепловой	электромагнитный	ВА57-35
	33	3	3	-	+**	до 690АС
	34			+**	+**
	36			-	+ (5...10In)*
	37			+ (0,8...1In)*	+**
	38			+**	+ (5...10In)*
	39			+ (0,8...1In)*	+ (5...10In)*
	63	3	2	-	+**	до 440DС
	64	3	2	+**	+**	до 440DС
	83	2	2	-	+**	до 220DC/690AC
	84	2	2	+**	+**	до 220DC/690AC
	- регулируемая уставка расцепителя; *- фиксированная уставка расцепителя
X₄X₅	Условное обозначение исполнения по наличию дополнительных сборочных единиц и их комбинация:
	Обозначение	Вспомогательные контакты(свободные), количество а (замыкающих), b (размыкающих)		Независимый расцепитель	Нулевой расцепитель напряжения	Минимальный расцепитель напряжения	Вспомогательный контакт сигнализации авт. откл.
	Обозначение	Без электромагнитного привода	С электромагнитным приводом ^**	Независимый расцепитель	Нулевой расцепитель напряжения	Минимальный расцепитель напряжения	Вспомогательный контакт сигнализации авт. откл.
	0	-	- ^*	-	-	-	-
	11	2a +2b	2a +1b	-	-	-	-
	12	-	- ^*	+	-	-	-
	13	-	- ^*	-	-	+	-
	15	-	- ^*	-	+	-	-
	18	1a +2b	1a +1b	+	-	-	-
	23	2a +2b	2a +1b	-	-	+	-
	25	2a +2b	2a +1b	-	+	-	-
	45	-	- ^*	-	-	-	+
	46	2a +2b	2a +1b	-	-	-	+
	47	1a +2b	1a +1b	+	-	-	+
	49	-	-*	-	+	-	+
	52	-	- ^*	-	-	+	+
	54	2a +2b	2a +1b	-	+	-	+
	56	2a +2b	2a +1b	-	-	+	+
	62	-	- ^*	+	-	-	+
	* - исполнение отсутствует;
	** - выключатели с электромагнитным приводом только со вспомогательными контактами;
X₆X₇	Условное обозначение вида привода, способа установки выключателя и наличия дополнительных механизмов:
	10 – ручной привод, стационарное исполнение;
	16 – устройство для запирания выключателя в положении «Отключено» (для выключателей с ручным приводом стационарного исполнения без РПД);
	30 – электромагнитный привод, стационарное исполнение;
	50 – выдвижное исполнение с ручным дистанционным приводом для оперирования через дверь распределительного устройства;
	70 – выдвижное исполнение с электромагнитным приводом.
Х₈…А	Номинальный ток расцепителей выключателя.
Х₉…	Уставка расцепителей тока короткого замыкания. (только для выключателей с фиксированной уставкой).
Х₁₀…	Номинальное напряжение и род тока главной цепи:
	- до 690АС – для выключателей переменного тока;
	- до 440DС – для выключателей постоянного тока.
Х₁₁…	Параметры независимого расцепителя (НР), расцепителя минимального напряжения (РМН), расцепителя нулевого напряжения (РНН) (при их наличии): номинальное напряжение и род тока.
Х₁₂…	Параметры привода электромагнитного (ПЭ) (при его наличии): номинальное напряжение и род тока.
Х₁₃…	Обозначение климатического исполнения и категории размещения: УХЛ3, ОМ4 (для выключателей с приемкой РС).
Х₁₄…	Вид приемки, условия поставки:
	- Э – экспорт;
	- АЭС – для поставок на АЭС;
	- РЕГ – приёмка РС или РРР;
	- при отсутствии – приемка ОТК.
КЭАЗ	Торговая марка.
Х₁₅	Вид монтажа:
Х₁₅	- (втычной, без панели) - втычное исполнение автоматического выключателя, без втычной панели

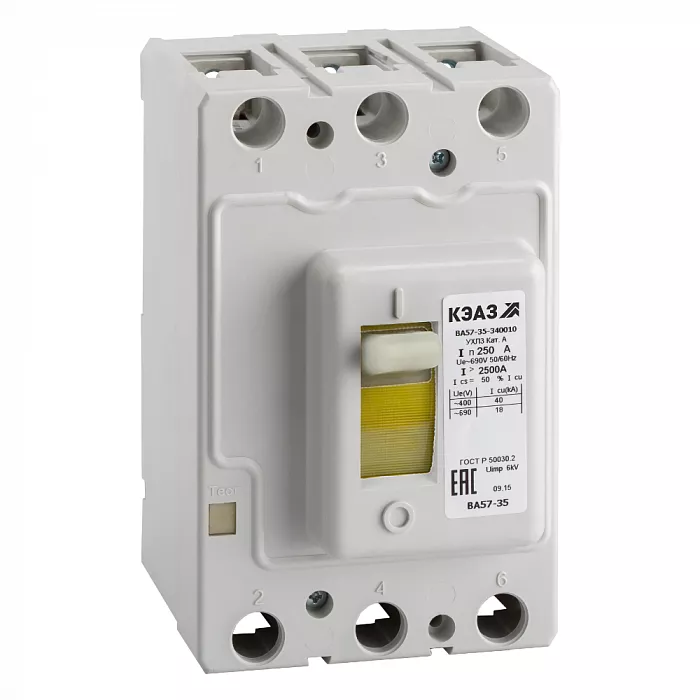

ВА57-35 Автоматические выключатели в литом корпусе на токи от 16А до 250А
