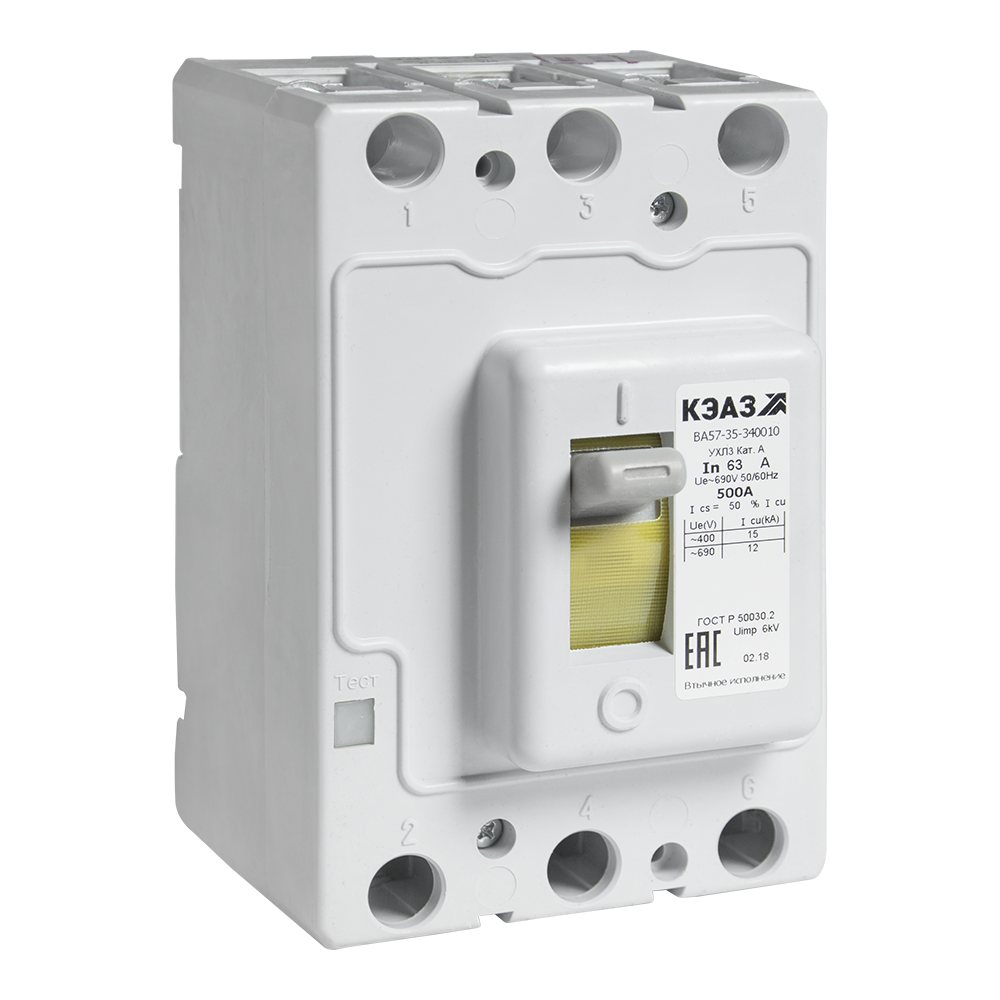

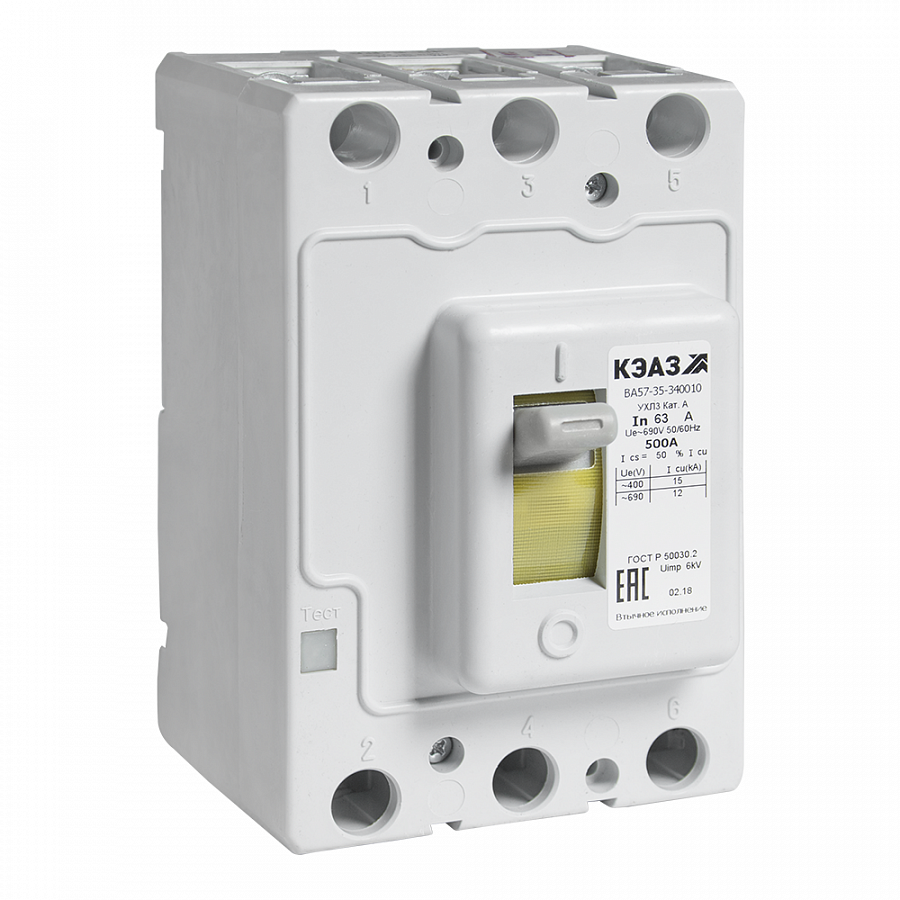

Выключатель автоматический ВА57-35-340010-80А-1250-690AC-УХЛ3-КЭАЗ (Втычной, без панели)

Классификация
Категория ETIM:Силовой автоматический выключатель (EC000228)Категория Международного классификатора электротехнических товаров.
ETIM - используется для обмена данными о товарах между поставщиками и покупателями.
КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Тип изделия:Выключатель автоматический
Габариты и материалы
Габариты изделия: Ширина (мм):112
Габариты изделия: Высота (мм):175
Габариты изделия: Глубина (мм):130
Электротехнические характеристики
Количество полюсов:3
Номинальный ток In (А):80Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменныйDC - постоянныйAC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.

Предельная коммутационная способность переменного тока Icu (кА):15Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.

Предельная коммутационная способность переменного тока Icu (кА)2:25Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:Нет
Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.
).
Уставка расцепителей токов короткого замыкания:1250АПорядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:нетЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Номинальный продолжительный ток Iu (А):80
Предельная коммутационная способность переменного тока Icu при 690AC (кА):15
Предельная коммутационная способность переменного тока Icu при 400АС (кА):25
Уставки рабочего тока расцепителя IR (А):80Уставки по току мгновенного срабатывания расцепителя Ii (А):1250
Монтажные характеристики
Способ крепления (монтажа):винт
Присоединение внешних проводников:Заднее/переднее у втычной панели
Макс. сечение присоединяемых проводов (мм?):185 или 2х95
Возможность самостоятельного подключения дополнительных устройств:нет
Способ установки:втычной
Макс. сечение присоединяемых медных шин (мм):4х30 или 6х20
Вид присоединяемых проводников:контакт штыревой
