Вентиляционная решетка РЭД-РКДМ-V с фланцем встраиваемая

Описание и назначение вентиляционной решетки РЭД-РКДМ-V

Основные сферы применения:

• Стеновые и канальные клапаны
• Торцевые участки воздуховодов
• Строительные проемы различного назначения

Конструктивные особенности

РЭД-РКДМ-V изготавливается из стального листа толщиной 1,2 мм. Конструкция отличается повышенной жесткостью благодаря:

• Наличию множества ребер жесткости
• Применению технологии лазерной сварки

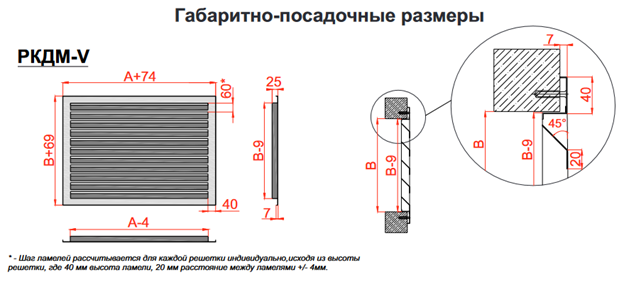

Стандартные параметры:

• Размер фланца: 40 мм
• Глубина решетки: 25 мм

Модификации

1. РЭД-РКДМ-V-18:
• Внутренняя часть: оцинкованный лист 1 мм
• Рама: алюминиевый профиль 18 мм х 30 мм
2. РЭД-РКДМ-V-29:
• Внутренняя часть: оцинкованный лист 1 мм
• Рама: алюминиевый профиль 29 мм х 25 мм
3. РЭД-РКДМ-V-40:
• Внутренняя часть: оцинкованный лист 1 мм
• Рама: алюминиевый профиль 40 мм х 31,5 мм

Размерный ряд

• Минимальный размер: 100 мм х 100 мм (для всех модификаций)
• Максимальные размеры:
• РКДМ-V: 2400 мм х 1600 мм
• РКДМ-V-18: 1800 мм х 600 мм
• РКДМ-V-29: 1800 мм х 1200 мм
• РКДМ-V-40: 1800 мм х 1800 мм

Покрытие
Изделие окрашивается порошковым методом в заводских условиях. Доступна палитра цветов по международной шкале RAL. Полиэфирное покрытие обеспечивает:
Защиту алюминия от окисления
Устойчивость краски к выцветанию
Монтаж
Установка декоративной решетки производится с помощью саморезов с лицевой стороны изделия.
