Вентилятор Ziehl-Abegg RH63V-ZIK.GL.VR 57240213
Назначение и конструктив
Одновходовый центробежный вентилятор с назад загнутыми лопатками. Разработан как комплектное исполнительное устройство для II-контура систем балансировки давления, приточно-вытяжных установок и внутренних контуров чиллеров. Максимально допустимый запыленность и химическая инертность воздушной смеси: 3K2 / 3C1 по EN 60721-3-3.Технические характеристики
|
Параметр |
Значение |
|
Номинальное напряжение |
3 ~ 380–480 V, 50/60 Гц |
|
Номинальная мощность на валу Р1 |
3,50 кВт |
|
Ток при 400 В, 50 Гц |
5,6-4,4 А |
|
Частота вращения двигателя |
1 300 об/мин (50 Гц, 400 В) |
|
Максимальная температура окр. среды |
40 °C |
|
Минимальная температура пуска |
–25 °C (–15 °C допустима постоянная работа) |
|
Морозостойкое исполнение |
заказное до –40 °C |
|
Степень защиты IP |
IP55 (полная защита от пыли и струй воды) |
|
Тепловой класс изоляции |
155 (F) |
|
Класс энергоэффективности двигателя |
IE5 (соответствует ErP 2015, класс A) |
Аэродинамические показатели (точка η_opt)
|
Величина |
Значение |
|
Объёмный расход, qv |
12 045 м³/ч |
|
Повышение давления, pfs |
603 Па |
|
Потребляемая мощность, Ped |
3 387 Вт |
|
Статическая эффективность, ηstatic |
64,2 % |
|
Энергоэффективный индекс, Nactual / Ntarget |
69,2 / 50 |
Электроника и интерфейс
- Интегрированный частотно-управляемый EC-драйвер (встроенный контроллер). • Протокол обмена: BASIC-MODBUS через plug-in клемму, скорость 9600 бит/с по умолчанию.
- Электронная защита двигателя — активный температурный менеджмент, PTC-термисторы + встроенный реле гальванической развязки на 380 В AC / 220 В DC.
- Схема подключения: AP00001C.
Акустика
- Измеренный присасывающий уровень звуковой мощности L_WA (присос) не оговорен в паспорт-форме внутри рамок 1-го класса точности DIN EN ISO 3745. Правило перевода: – звуковое давление при 1 м (помещение средней звукопоглощающей поверхности) ≈ L_WA – 7 дБ(A).
- Не исключены уровни >80 дБ(A), требуется индивидуальный расчёт установки.

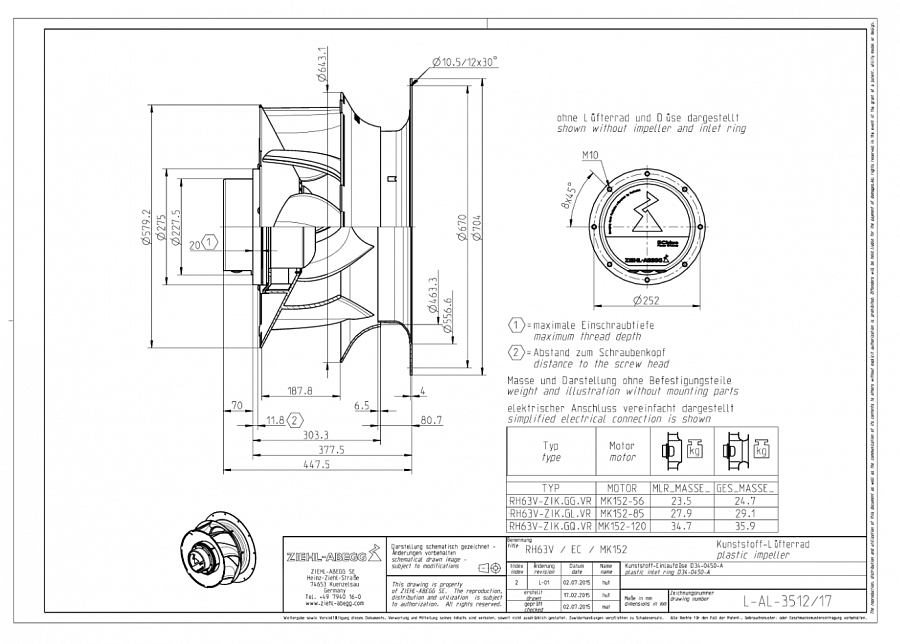

Конструктивные и материалы

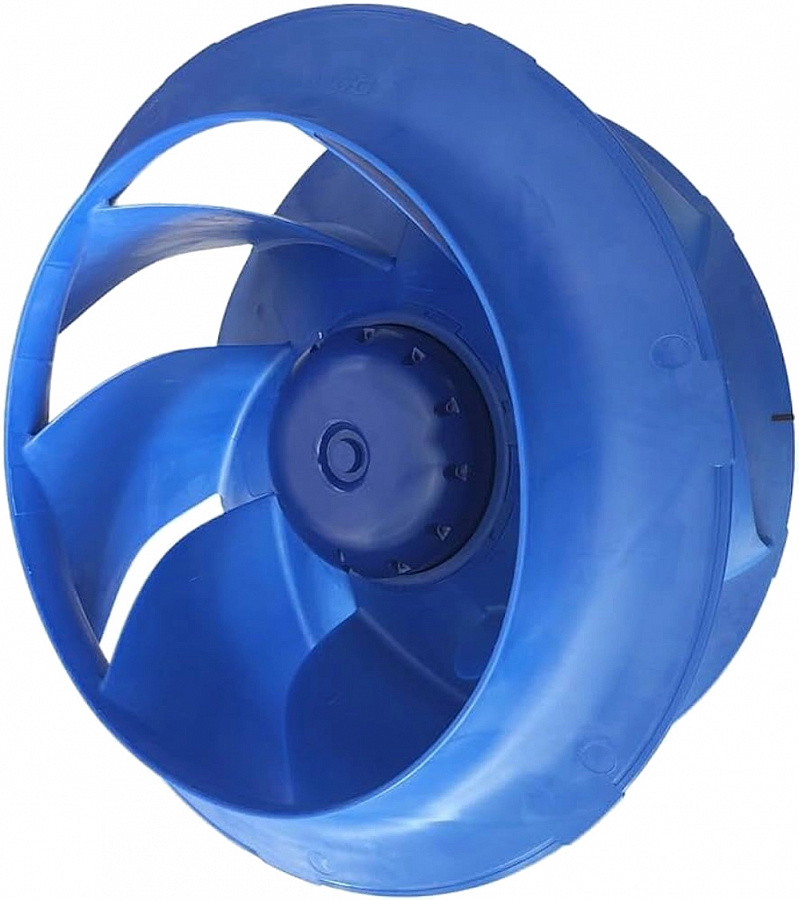

- Ротор и крыльчатка — высокопрочный композитный материал HPC, цвет RAL 5002 (ультрамарин-синий).
- Краска ротора класс RC-1 (1-слой, LC-LT-0596) для умеренной атмосферостойкости.
- Подшипники смазанные шариковые (F10h расчётный ресурс ≈ 30 000–40 000 ч).
- Балансировка класс G 2,5; масса агрегата 27,9 кг.
Условия монтажа и эксплуатации
- Положение установки: H (горизонтальное) / Vu (вход вниз) / Vo (вход вверх).
- Максимальная скорость изменения температуры: 1 К/мин.
- Допустимая относительная влажность до 60 % без конденсата.
- Запрет на замораживание водяных паров: влагозащищённое исполнение, дренажное отверстие для IP55 необходимо освобождать каждые 6 мес.
- Виброуровень Class ≤2,8 мм/с (по DIN ISO 10816) требуется виброизоляция стороннего оборудования.
- Исключён вход во вращающееся устройство, нарушение балансировки, обратное вращение — опасность для жизни.
Ресурс и гарантийный ресурс
|
Узел |
Статистический ресурс |
|
Обмотка двигателя |
50 000-60 000 ч |
|
Подшипники |
30 000-40 000 ч |
|
Электроника |
40 000 ч |
Упаковка, транспорт и хранение
- Габариты упаковки и транспортные фиксаторы: проходные отверстия в кольцах крыльчатки; длительность хранения в первичной упаковке до 1 года при 0–40 °C и RH<60 %.
- Индивидуальный цикл проветривания при влажном хранении ≥2 час/месяц ≥80 % скорости вращения.
Комплект поставки
- Вентилятор RH63V-ZIK.GL.VR, стандартная решетка (с EN ISO 13857).
- Электрическая схема AP00001C.
- Комплект ограничительного круга.
- Счёт-фактура + паспорт с характеристиками + декларация соответствия EU.
