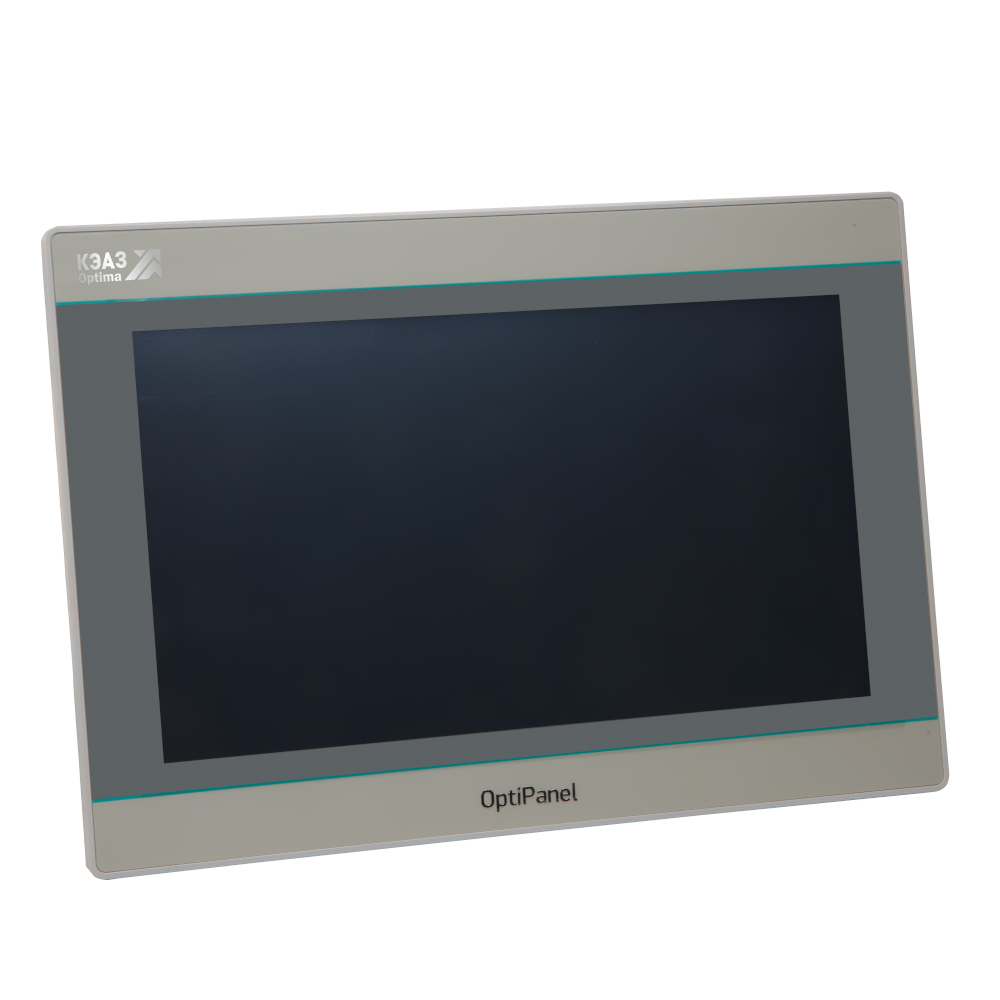

Панель оператора OptiPanel 1100I

Описание

Современная сенсорная панель оператора среднего уровня с диагональю экрана 10,2 дюйма для систем управления технологическими процессами.
Обладает высокой скоростью обновления и переключения экрана.
Производительный процессор на базе ARM Cortex A7 (528 МГц), 128 Мб оперативной памяти, разрешение экрана составляет 1024х600 пикселей, максимальная яркость 350 кд/м2 и 16 тыс.
цветов - для свободы в создании мнемосхем и анимации технологических процессов.
128 Мб flash-памяти - для хранения данных и архивов параметров или журналов событий.
Низкое энергопотребление, менее 10Вт - экономит ресурсы и место в шкафу для источника питания.
Светодиодная подсветка, с временем наработки на отказ в 50000 ч, гарантирует продолжительный срок службы.
Коммуникационные возможности представлены последовательный портом, работающим как интерфейс RS-232/422/485 и Ethernet-портом, позволяют интегрировать панель сразу в несколько сетей передачи данных.
Также, на борту имеются интерфейсы USB-host и USB-client: для программирования и использования внешнего накопителя.
Сенсорная панель имеет расширенный рабочий температурный диапазон от -10 до +60 град.
Цельсия и степень защиты IP65 с фронтальной стороны.

Основные характеристики

Классификация
Категория ETIM:Графическая панель (EC001412)Категория Международного классификатора электротехнических товаров.
ETIM - используется для обмена данными о товарах между поставщиками и покупателями.
КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Габариты и материалы
Габариты изделия: Ширина (мм):272
Габариты изделия: Высота (мм):191
Габариты изделия: Глубина (мм):41,5Диагональ, дюйм:10,2Установочные размеры Ш/В, мм:260.
0*179.
0
Электротехнические характеристики
Максимальное разрешение, пикселей:1024*600Тип дисплея:TFT-LCDМаксимальное количество цветов:16,000KТип подсветки:LEDВремя наработки на отказ подсветки, ч:50 000Тип сенсорной системы:РезистивныйCOM-порт 1:RS232 ,RS422/RS485Количество разъемов USB-host, шт.
:1Напряжение питания постоянного тока, В:24 (12-28)
Максимальная потребляемая мощность, Вт:10Оперативная память:DDR3 128MBПамять приложений и данных:FLASH:128MBПроцессор:Cortex A7 528MHzНаличие часов реального времени:да
Относительная влажность эксплуатации,%:10~90Виброустойчивость в течение 30 мин.
:10~25Гц (по осям X,Y,Z)Программное обеспечение для конфигурирования:OP DesignerКоличество разъемов RJ-45 (Ethernet), шт.
:1
Монтажные характеристики
Конструктивное исполнение:Для щитового крепления
Эксплуатационные характеристики
Тип охлаждения:ВоздушноеТемпература эксплуатации, °С:-10~+60Температура хранения, °С:-30~+70
