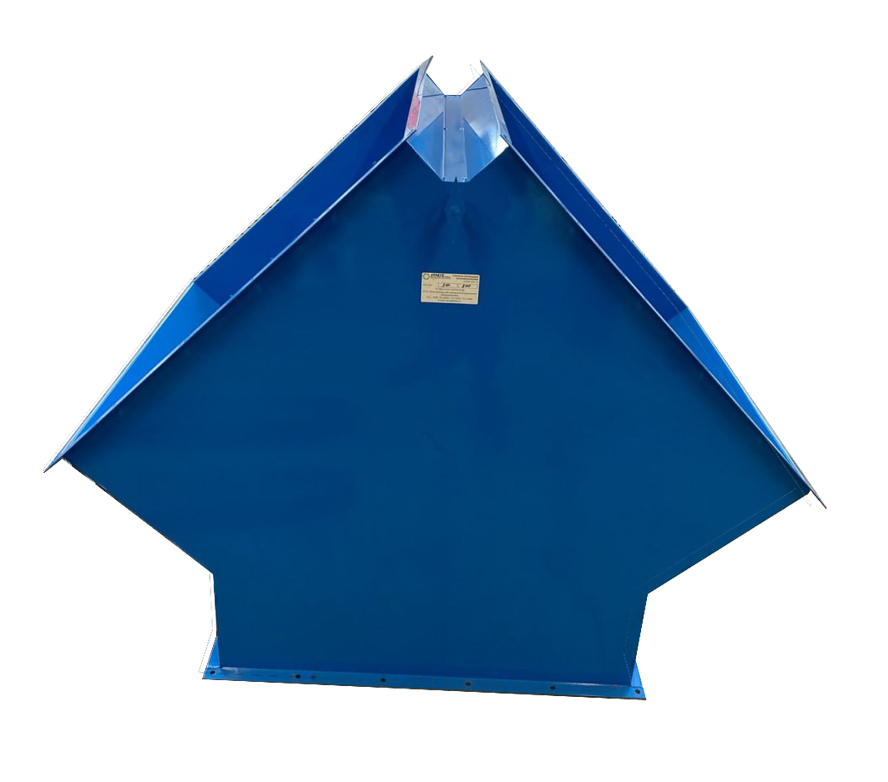

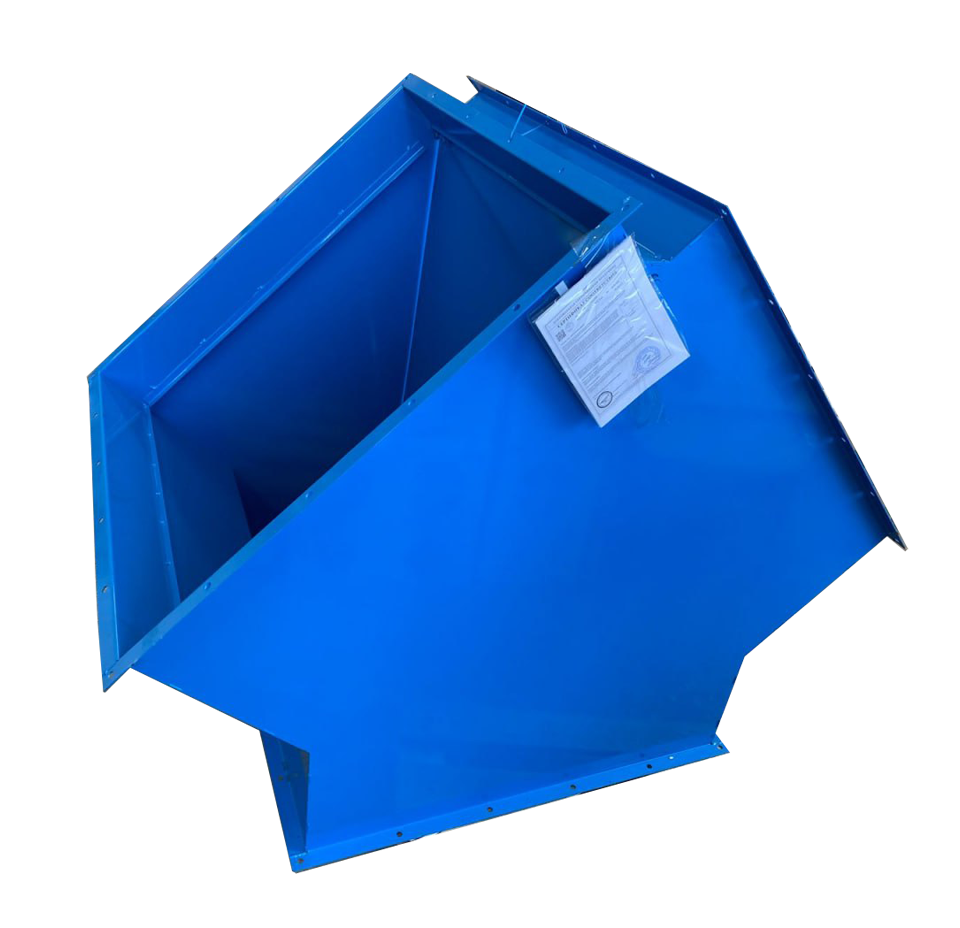

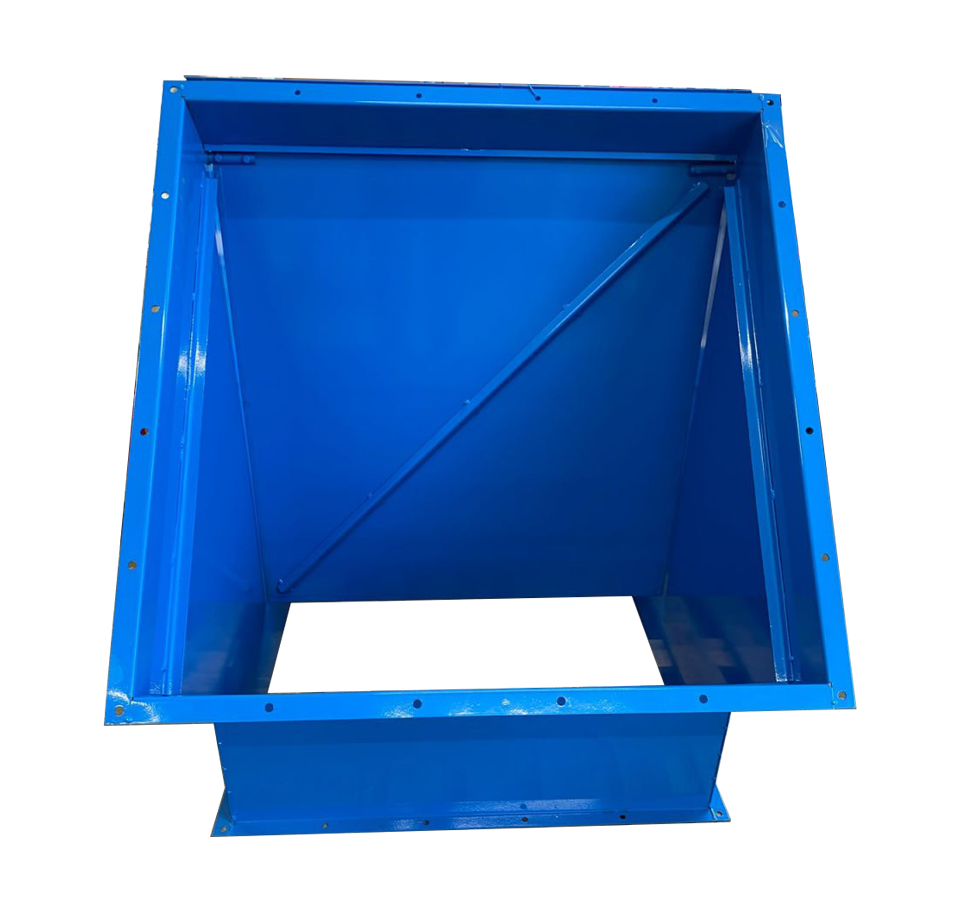

Клапан А3Е 024.000-06 (800х800), серия 3.904-18

Назначение клапана А3Е 024.000-06

Искробезопасные перекидные клапаны автоматически подключают резервный вентилятор к вентиляционной сети при остановке основного. Применяются во взрывоопасных производственных системах для транспортировки парогазовоздушных смесей со следующими параметрами:

• Давление: до 1500 Па (150 кгс/м²);
• Скорость потока: до 20 м/с;
• Среда: взрывоопасные смеси всех категорий/групп по ГОСТ 12.1.011-78;
• Коррозионная активность: не превышает уровень воздуха при температуре до 80°C (для углеродистой стали и латуни);
• Загрязнения: содержание пыли и твердых частиц — не более 100 мг/м³.

Ограничения:
• Запрещено применение для сред с липкими веществами, волокнистыми материалами, а также для перегретых смесей (выше температуры самовоспламенения) или находящихся под избыточным давлением.

Условия эксплуатации

• Монтаж: допускается во взрывоопасных зонах классов В-1, В-1а, В-1б (по ПУЭ-76).
• Конструкция: разработана согласно типовой серии 3.904-18 ФГУП «ПКиНИИ СантехНИИпроект» (Росстрой РФ) в соответствии с ТУ 4863-010-73876510-06.

Соответствие стандартам:

• ГОСТ 12.1.003-83 (шум), 12.1.012-90 (вибрация), 12.2.0070-75 (электробезопасность);
• Габариты соответствуют СНиП 2.04.05-91 (воздуховоды);
• Присоединительные фланцы — ГОСТ 26270-84.

Габаритные и присоединительные размеры А3Е 024.000-06

Обозначение	А×B, мм	H, мм	L, мм	a, мм	b, мм	d, мм	Масса, кг
А3Е 024.000-06	800×800	1073	1336	830	830	10	80,5

Примечание:
Все параметры рассчитаны для работы в условиях агрессивных сред с температурой до 80°C.
