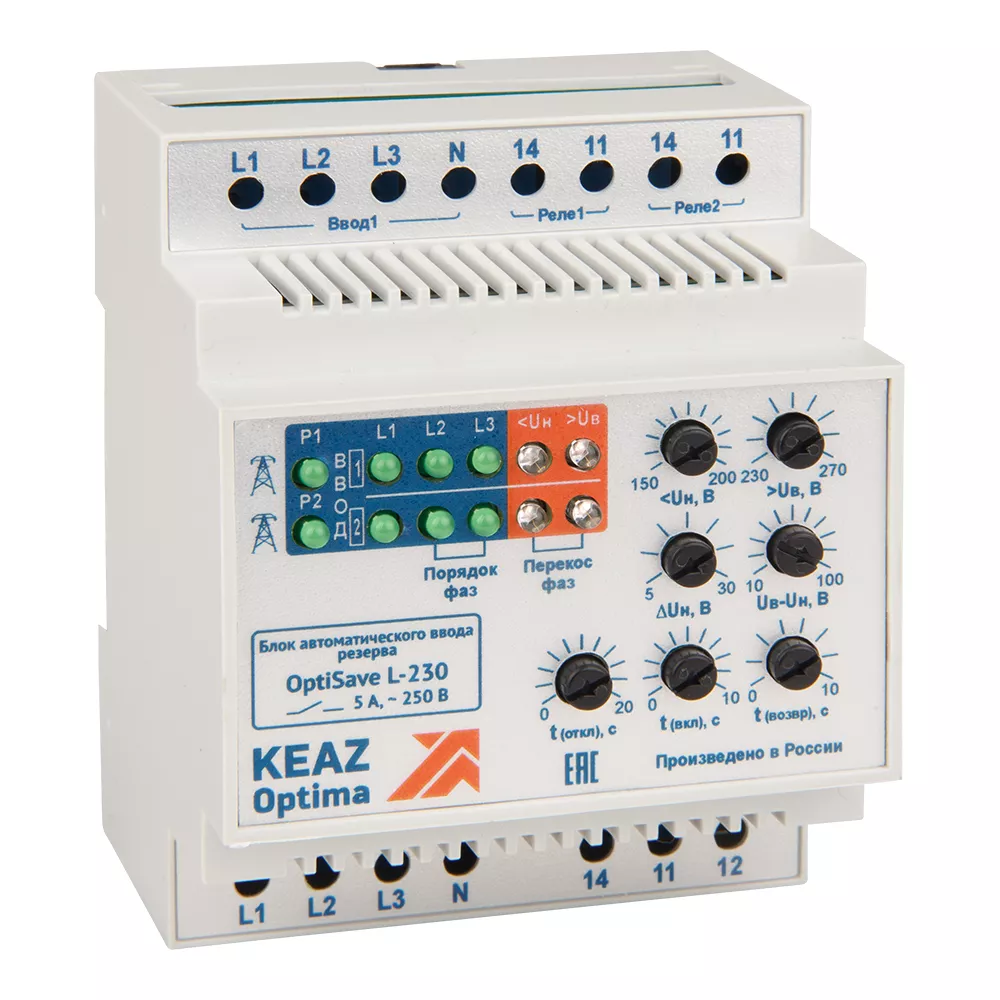

Блок автоматического ввода резерва OptiSave L-230-УХЛ4

Описание

Блок автоматического ввода резерва с частотой тока 50 Гц, имеющий 2 контролируемых ввода.

Основные характеристики

Классификация
Категория ETIM:Реле контроля питания (EC002057)Категория Международного классификатора электротехнических товаров.
ETIM - используется для обмена данными о товарах между поставщиками и покупателями.
КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Габариты и материалы
Габариты изделия: Ширина (мм):90
Габариты изделия: Высота (мм):71
Габариты изделия: Глубина (мм):65
Электротехнические характеристики
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В):220Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы:да
Тип контролируемой линии:Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов:2
Гистерезис нижнего порога (В):5-30
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с):20
Максимальная задержка включения реле резервного ввода (с):10
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с):30Максимальный ток нагрузки АС1 при напряжении 250В (А):5
Управление контакторами:да
Управление автоматическими выключателями с ЭМП:нет
Управление автоматическими выключателями с мотор-приводами:нет
Управление выключателями нагрузки с мотор-приводами:нет
Питание основного и резервного ввода от трансформаторной подстанции:да
Питание одного из вводов от генераторной установки:нет
Контроль перекоса фаз:да
Контроль "слипания" фаз:нет
Поддерживаемое количество управляемых коммутационных аппратов:3
Индикация состояния вводов:да
Индикация состояния коммутационных аппаратов "включен/отключен":нет
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален":нет
Монтажные характеристики
Подходит для монтажа на DIN-рейку:да
Эксплуатационные характеристики
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (?С):от +1°С до +40°С
Степень загрязнения:2
Дополнительные особенности
Подходит для установки в распределительный щит:да
Контроль максимального трехфазного напряжения:да
Функция гистерезиса для трехфазного напряжения:да
Контроль минимального трехфазного напряжения:да
