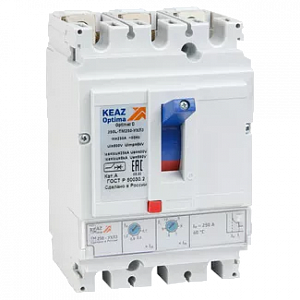

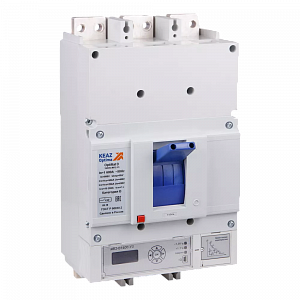

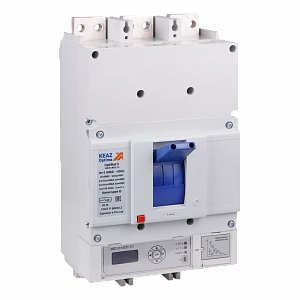

Автоматические выключатели OptiMat D КЭАЗ в литом корпусе на токи от 16А до 1600А
| Для выключателей с микропроцессорным расцепителем | |

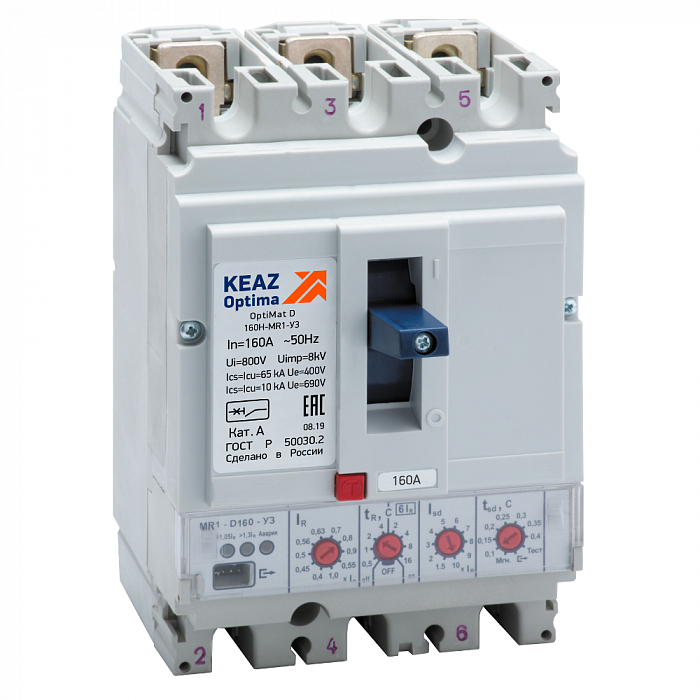

| OptiMat DXXX Х1 - MR1 – У3 |
|
|
|
|
| Часть наименования | Расшифровка |
| OptiMat D | Условное обозначение серии выключателей с микропроцессорным расцепителем. |
| XXX | Обозначение номинального тока выключателя: |
| 100 - от 40 до 100 А | |
| 160 - от 64 до 160 А | |
| 250 - от 100 до 250 А | |
| X1 | Обозначение исполнения по предельной отключающей способности: |
| N – 40 кА; Н – 65 кА | |
| МR1 | Исполнение микропроцессорного расцепителя по функциональным возможностям: |
| 1 - Защита электрических цепей от перегрузок и коротких замыканий с регулируемой кратковременной выдержкой времени в зоне короткого замыкания с функцией тепловой памяти | |
| У3 | Обозначение климатического исполнения и категории размещения по ГОСТ 15150 |
| Для выключателей с термомагнитным регулируемым расцепителем | |

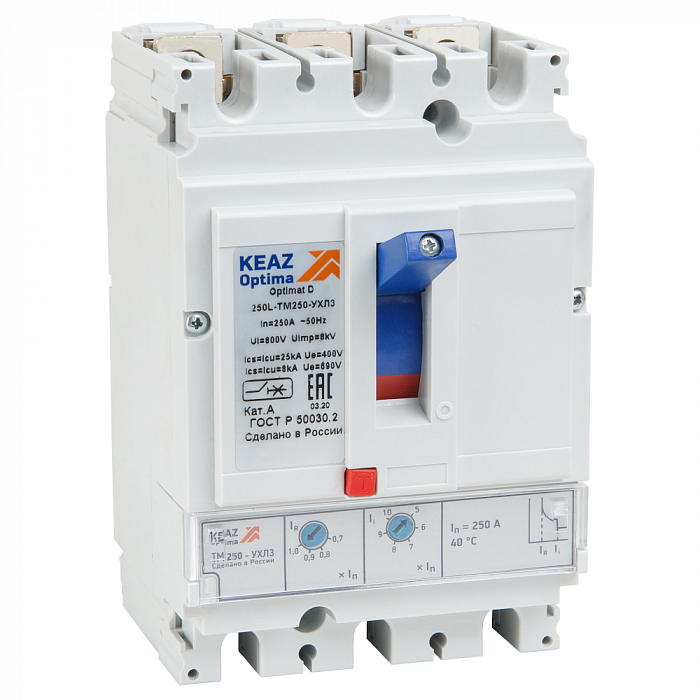

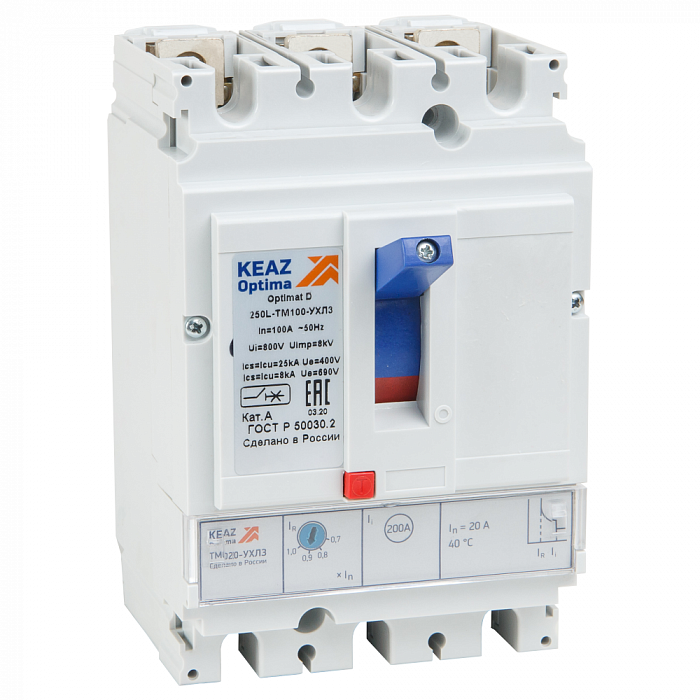

| OptiMat DXXX Х1 - TM Х2 Х3 Х4 – У3 |
|
|
|
|
| Часть наименования | Расшифровка |
| OptiMat D | Условное обозначение серии выключателей. |
| 250 | Обозначение номинального тока выключателя: |
|
|
250 - от 16 до 250 А |
| X1 | Обозначение исполнения по предельной отключающей способности: |
|
|
L – 25 кА; N – 40 кА; F – 50 кА; Н – 65 кА |
| ТМ | Обозначение термомагнитного регулируемого расцепителя для защиты электрических цепей от перегрузок и коротких замыканий |
| Х2 Х3 Х4 | • 016, 020, 025, 032, 040, 050, 063, 080, 100, 125 - с регулируемыми уставками по рабочему току IR от токов перегрузки и фиксированными уставками защиты от токов к.з. |
|
|
• 160, 200, 250 - с регулируемыми уставками защиты от токов перегрузки и токов к.з. |
| УХЛ3 | Обозначение климатического исполнения и категории размещения по ГОСТ 15150 |
